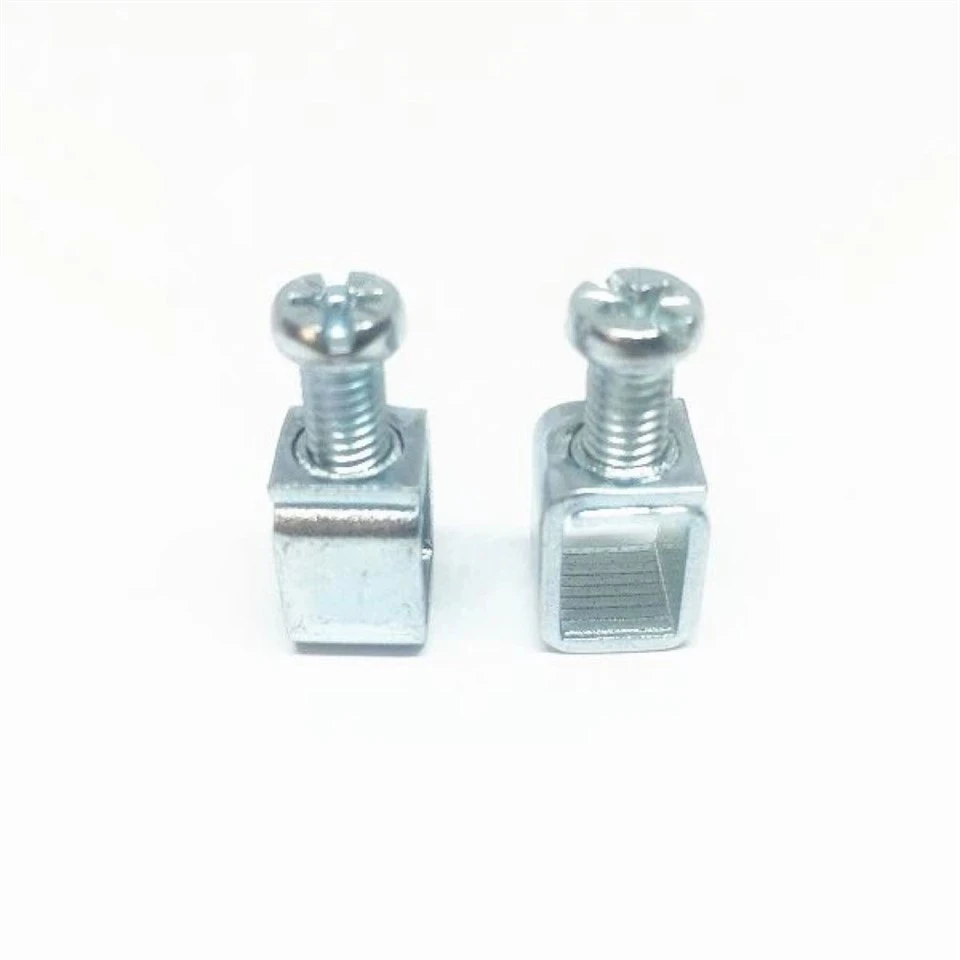

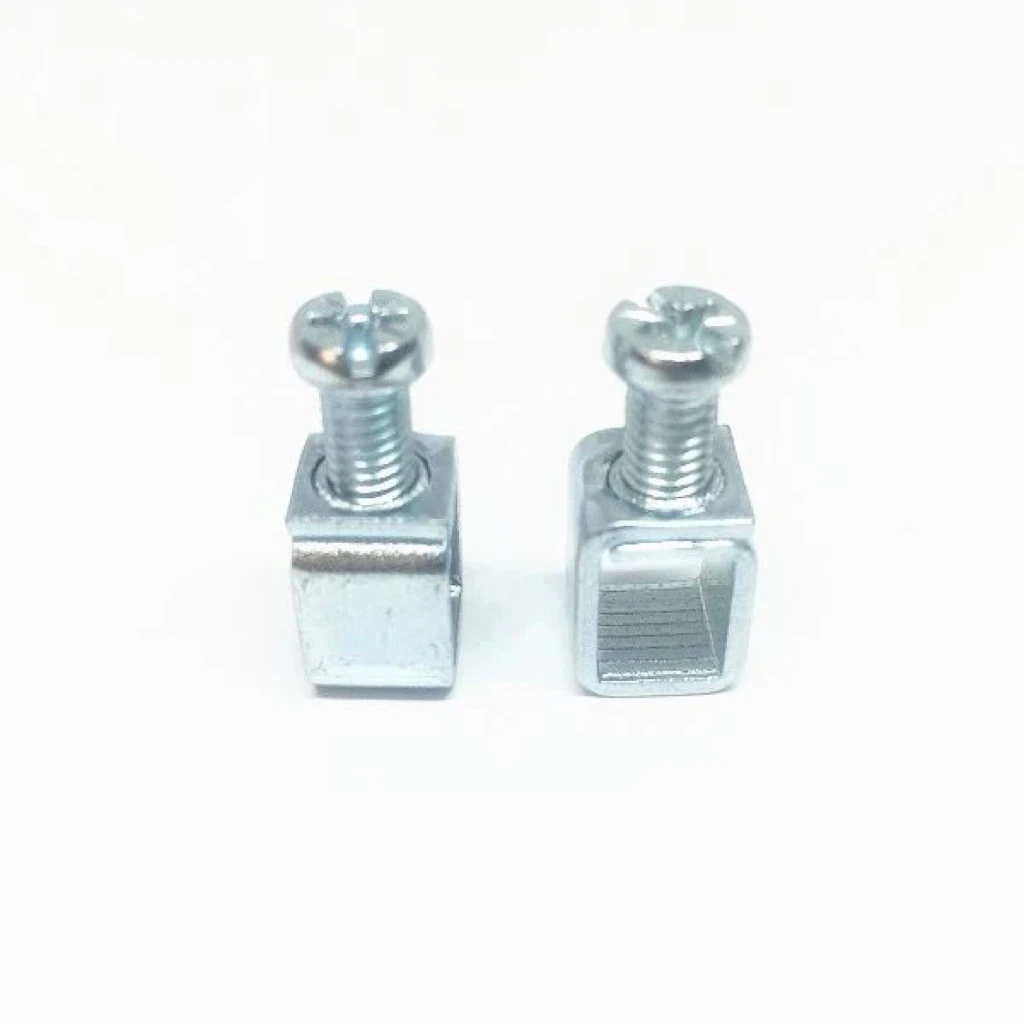

Skrutková svorka M5 určená-postavená pre ističe C4 je prvotriedny komponent elektrického pripojenia v štýle klietky, ktorý bol vyvinutý ako-hodnotná náhrada za drahé, predimenzované tradičné mosadzné svorky. Slúži ako kritické vodivé rozhranie, ktoré elektricky spája istič s nadväzujúcim obvodom, ktorý chráni. Koncoví používatelia môžu pomocou tejto svorky bezpečne pripojiť holé vodiče aj vodiče vybavené koncovými konektormi k ističu a vytvoriť tak stabilnú elektrickú dráhu s nízkym -odporom v rámci zostáv zariadení.

Hlavné výhody a priemyselné aplikácie

Tento dizajn klietkového terminálu poskytuje výrobcom elektrických zariadení štyri kľúčové výhody: kompaktné rozmery, znížené náklady na materiál, jednoduchšiu-montáž zariadenia a flexibilnú montážnu kompatibilitu. Vďaka týmto praktickým prednostiam sa stal široko používaným riešením pripojenia v nízkonapäťovom elektrotechnickom sektore.

Najčastejšie sa integruje do:

C4 a iné miniatúrne ističe

Elektrické ovládacie spínače a reléové jednotky

Prúdové chrániče (RCD) / spínače ochrany proti úniku

Rôzne uzavreté elektrické ovládacie zariadenia

Návrh terminálu a dostupné konfigurácie

Systémy skrutkových koncoviek vytvárajú bezpečné, krútiacim momentom-riadené spojenia utiahnutím určených skrutiek na prichytenie spojovacích vodičov - vrátane pevných/lankových drôtov, vidlicových alebo kruhových konektorov a prípojníc - pevne k telu ističa. Každá štandardná zostava skrutkových svoriek M5 pozostáva z presnej-závitovej základne svoriek spárovanej s priemyselnými{6}}štandardnými skrutkami 8-32 alebo 10-32 pre konzistentnú a opakovateľnú inštaláciu.

Dodávame dva primárne štýly skrutkových svoriek, ktoré zodpovedajú rôznym nastaveniam zapojenia:

1. Skrutkové svorky typu zbernice Tento štýl je navrhnutý pre úplne zarovnané, nízko{1}}profilové pripojenie, keď sa ako hlavný vodič používajú zbernice. Terminál je orientovaný tak, aby sa pri spárovaní s vertikálne inštalovaným ističom dokonale zhodoval s vodorovne namontovanými zbernicami, čím vytvára elegantné, priestorovo-efektívne pripojenie zbernice.

2. Skrutkové terminály s okami otočenými nahor Tento variant má mierne nahor-zahnuté okraje na časti autobusového terminálu. Otočený okraj vytvára riadenú, bezpečnejšiu polohu sedenia pre vidlicové alebo kruhové konektory, čím sa minimalizuje riziko skĺznutia konektora počas montáže alebo prevádzky. V prípade vlastného usporiadania krytu môžu byť vybrané verzie tohto terminálu vyrobené aj s uhlom ohybu 30 stupňov.

product-1807-870

Návod na výber terminálu

Výber správnej svorky ističa je nevyhnutný pre bezpečný elektrický výkon{0}}v súlade s kódom. Optimálny výber svoriek závisí predovšetkým od štyroch faktorov: menovitého prúdu prispôsobeného ističa, platných regionálnych regulačných požiadaviek, prierezu pripojovacieho vodiča a typu použitého konektora vodiča.

Ako základnú bezpečnostnú kontrolu počas špecifikácie vždy potvrďte, že prúdové hodnoty vodiča, konektora a koncovky sú dimenzované tak, aby bezpečne prenášali maximálny menovitý prúd ističa. Neprispôsobená prúdová kapacita môže spôsobiť prehriatie, zníženú vodivosť a potenciálne zlyhanie zariadenia.
